Цифровой датчик частоты дыхания
Предназначение
Цифровой датчик частоты дыхания обеспечивает регистрацию частоты дыхательных движений человека на основе измерения разности температур вдыхаемого и выдыхаемого воздуха.
Исполнение

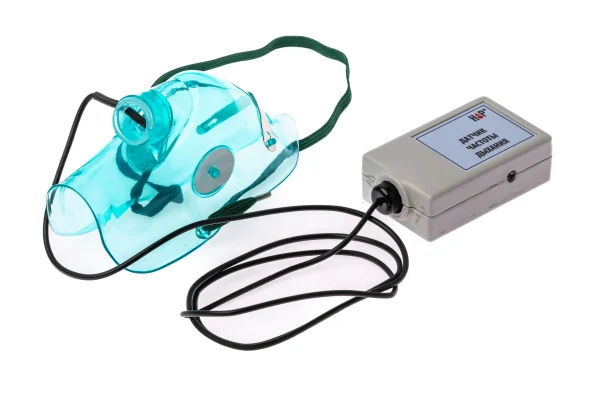

Цифровой датчик состоит из основного модуля, в котором монтируется электронная схема, и маски, закрепляемой на лице.
Датчик позволяет проводить измерения в состоянии покоя и при физической нагрузке.
Чувствительный элемент установлен в закрепляемой на лице испытуемого маске из мягкого полимерного материала, обеспечивающей прохождение вдыхаемого и выдыхаемого воздушных потоков в непосредственной близости от чувствительного элемента. В качестве чувствительного элемента используется терморезистор, который с помощью гибкого кабеля соединяется с электронной схемой, смонтированной внутри корпуса.
Поскольку температуры вдыхаемого и выдыхаемого воздуха отличаются, датчик регистрирует рост и снижение температуры, соответствующие каждому циклу дыхания.
Корпус датчика имеет слой магнитной резины на одной из сторон для закрепления на магнитной поверхности.
Состав:
— Цифровой датчик
— Паспорт
— Упаковка
Представление данных
При подключении датчика компьютеру программное обеспечение обеспечивает представление данных в виде зависимости частоты дыхания от времени.
В качестве вспомогательной кривой на экран выводится зависимость температуры проходящего мимо чувствительного элемента воздуха от времени. Кроме того, в начале каждого измерительного цикла программное обеспечение проводит анализ поступающих данных с целью автоматического определения периодов вдоха и выдоха и расчета частоты дыхания.
Технические характеристики:
— Диапазон измерений: от 0 до 30 циклов в минуту
— Напряжение питания датчика: 5 Вольт
— Размеры корпуса основного модуля датчика (ДхШхВ): 71х43х24 мм
— Материал изготовления корпуса основного модуля датчика: ударопрочный пластик
— Разъем для подключения к компьютеру: USB
— Поддерживаемые операционные системы: семейство Windows, Linux (AltLinux, AstraLinux), устройства с поддержкой технологии OTG под управлением семейства Android
