Цифровой датчик электропроводности
Предназначение
Цифровой датчик электропроводности предназначен для измерения удельной электропроводности жидких сред.
Исполнение

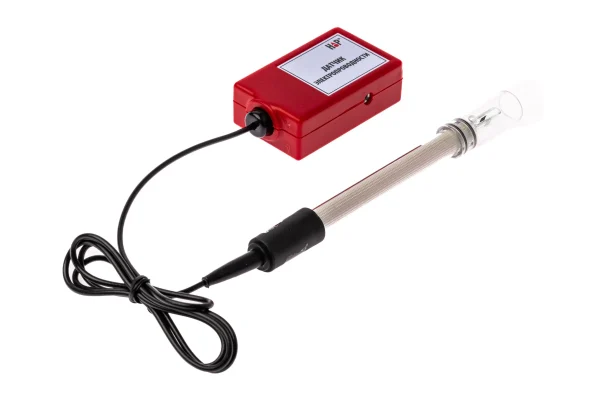

Цифровой датчик электропроводности включает в себя щуп с 2 электродами и электронный блок в корпусе, которые соединены гибким кабелем. При включении датчика на электроды подается переменное напряжение. Изменение электропроводности среды вызывает изменение тока в электрической цепи электродов, что и регистрируется электронной схемой датчика.
Область расположения электродов измерительного щупа прикрывается защитным экраном в виде трубки из прозрачного пластика, надетой на корпус щупа и перемещающейся по нему вверх-вниз.
Корпус электронного блока датчика имеет отверстие с вмонтированной в него гайкой для вкручивания стержня (и закрепления в штативе) и слой магнитной резины на одной из сторон для крепления датчика на металлической поверхности.
Датчик обеспечивает измерение удельной электропроводности жидких сред в 2 диапазонах, переключение которых осуществляется в специальном окне экрана работы с датчиком.
Состав:
— Цифровой датчик
— Паспорт
— Упаковка
Представление данных
При подключении датчика к компьютеру и проведении измерений программное обеспечение осуществляет представление данных в виде зависимости удельной электропроводности от времени.
Переключение между диапазонами измерений осуществляется в окне экрана работы с датчиком.
Частота оцифровки данных при работе через разъем USB выбирается в меню из дискретного списка значений.
Технические характеристики:
— Количество диапазонов измерений: 2
— Первый диапазон измерений: от 0 до 2 мСм/см
— Второй диапазон измерений: от 0 до 10 мСм/см
— Разрешение измерений: 0,002 мСм/см
— Погрешность измерений: не более 10 %
— Время установления показаний: не более 0,5 секунды
— Диапазон температур исследуемого раствора: от 0 до +60 градусов Цельсия
— Напряжение питания датчика: 5 Вольт
— Размеры корпуса электронного блока датчика (ДхШхВ): 71х43х24 мм
— Материал изготовления корпуса электронного блока датчика: ударопрочный пластик
— Разъем для подключения к компьютеру: USB
— Поддерживаемые операционные системы: семейство Windows, Linux (AltLinux, AstraLinux), устройства с поддержкой технологии OTG под управлением семейства Android
