Цифровой датчик напряжения (+/-5 В)
Предназначение
Цифровой датчик напряжения предназначен для измерения постоянного и переменного напряжения в электрических цепях во время проведения экспериментов на учебных занятиях.
Исполнение

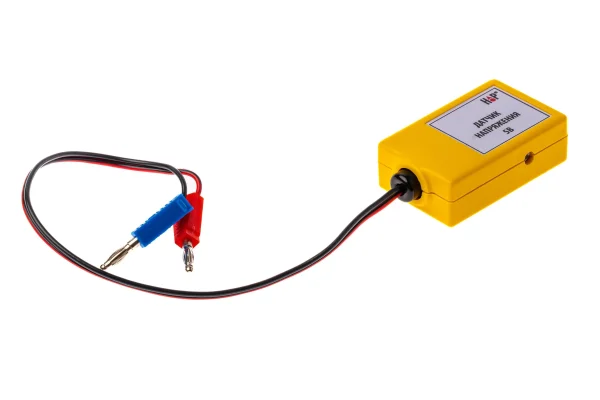

Цифровой датчик напряжения выполнен в корпусе, к которому подсоединен гибкий кабель, имеющий на конце 2 разноцветных штекерных разъема для подключения датчика к электрической цепи.
Корпус датчика имеет отверстие с вмонтированной в него гайкой для вкручивания стержня (и закрепления в штативе) и слой магнитной резины на одной из сторон для крепления датчика на металлической поверхности.
При измерении переменного напряжения, а также выпрямленного (пульсирующего напряжения одной полярности) датчик показывает действующее значение измеряемого напряжения.
Цифровой датчик имеет 2 режима работы:
— «Постоянный ток»
— «Переменный ток»
В режиме «Переменный ток» датчик регистрирует действующее значение переменного сигнала.
Состав:
— Цифровой датчик
— Паспорт
— Упаковка
Представление данных
При подключении датчика к компьютеру и проведении измерений программное обеспечение обеспечивает представление данных в виде зависимости напряжения от времени.
Технические характеристики:
— Диапазон измерений: от -5 до +5 Вольт
— Разрешение измерений: 0,01 Вольта
— Погрешность измерений: не более 3 %
— Диапазон действующего значения регистрации переменного сигнала в режиме «Переменный ток»: от 10 до 1000 Гц
— Напряжение питания датчика: 5 Вольт
— Размеры корпуса датчика (ДхШхВ): 71х43х24 мм
— Материал изготовления корпуса датчика: ударопрочный пластик
— Разъем для подключения к компьютеру: USB
— Поддерживаемые операционные системы: семейство Windows, Linux (AltLinux, AstraLinux), устройства с поддержкой технологии OTG под управлением семейства Android
