Цифровой датчик объема газа с контролем температуры
Предназначение
Цифровой датчик объема газа с контролем температуры предназначен для измерения изменения объема газа с одновременным контролем температуры во внутреннем объеме датчика во время проведения экспериментов на учебных занятиях.
Исполнение

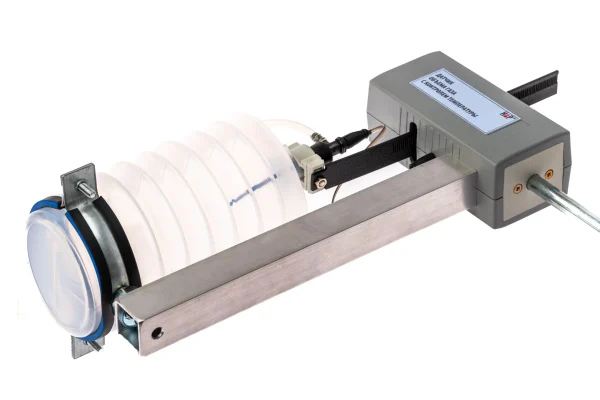

Цифровой датчик объема газа с контролем температуры состоит из электронного блока, цилиндрического полиэтиленового резервуара с гофрированными стенками, объем которого изменяется при перемещении одного из оснований цилиндра вдоль его оси, чувствительного элемента, контролирующего положение этого подвижного основания, датчика температуры.
Подвижное основание гофрированного цилиндра связано с пластиной из стеклотекстолита, на которую нанесены штрихи. Электронный блок на основе оптоэлектрических датчиков и микроконтроллера фиксирует перемещение пластины и, таким образом, осуществляет измерение объема. Внутри гофрированного цилиндра помещен датчик температуры на основе терморезистора, с помощью которого измеряется температура газа.
Цифровой датчик имеет входной штуцер для присоединения резиновых или пластиковых трубок, который расположен над подвижным основанием гофрированного цилиндра.
Состав:
— Цифровой датчик
— Паспорт
— Упаковка
Представление данных
Программное обеспечение при подключении датчика к компьютеру обеспечивает представление данных в виде зависимостей объема газа и его температуры от времени.
Кроме того, программное обеспечение позволяет пользователю принять любое значение объема из рабочего диапазона в качестве нулевого и проводить измерение объема относительно выбранного нулевого значения.
Технические характеристики:
— Диапазон измерения объема газа: от 0 до 450 мл
— Разрешение измерений: 10 мл
— Погрешность измерений объема газа: не более 10 %
— Диапазон измерения температур исследуемого газа датчика: от 0 до +60 градусов Цельсия
— Погрешность измерений температуры: не более 2 %
— Напряжение питания датчика: 5 Вольт
— Материал изготовления корпуса электронного блока датчика: ударопрочный пластик
— Разъем для подключения к компьютеру: USB
— Поддерживаемые операционные системы: семейство Windows, Linux (AltLinux, AstraLinux), устройства с поддержкой технологии OTG под управлением семейства Android
