Цифровой датчик положения (4 канала)
Предназначение
Цифровой датчик положения предназначен для измерения моментов времени, в которые подвижный элемент установки проходит мимо чувствительных элементов датчика, заранее установленных в определенных точках траектории движения.
Исполнение

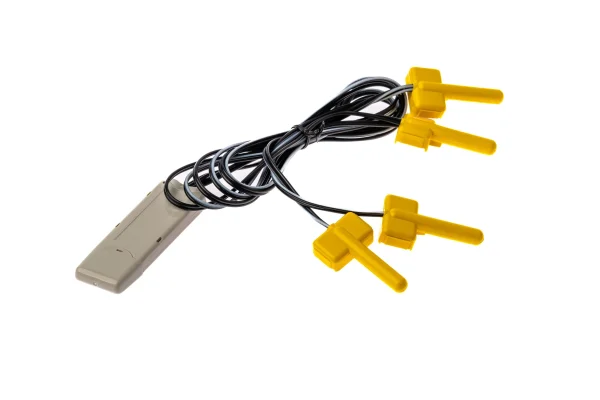

Цифровой датчик положения включает в себя основной модуль и 4 чувствительных элемента, которые выполнены на базе магнитоуправляемых контактов, смонтированных в корпусах из пластика.
Чувствительные элементы объединены попарно и подключены к основному модулю гибким кабелем.
В корпус чувствительного элемента встроена полоска магнитной резины, что позволяет закреплять и точно позиционировать его на металлической поверхности и на поверхности, имеющей слой магнитной резины. Часть корпуса, в которой монтируются магнитоуправляемые контакты, имеет размеры диаметра и высоты достаточные для получения круговой чувствительности датчика.
Состав:
— Цифровой датчик
— Паспорт
— Упаковка
Представление данных
Программное обеспечение при подключении датчика к компьютеру осуществляет представление данных в виде временной диаграммы изменения состояния магнитоуправляемых контактов чувствительных элементов.
Технические характеристики:
— Количество чувствительных элементов: 4
— Погрешность измерения интервалов времени: не более 1 мс
— Размер «диаметр» части корпуса, в которую монтируются магнитоуправляемые контакты: 7 мм
— Размер «высота» части корпуса, в которую монтируются магнитоуправляемые контакты: 28 мм
— Напряжение питания датчика: 5 Вольт
— Материал изготовления корпуса основного модуля датчика: ударопрочный пластик
— Разъем для подключения к компьютеру: USB
— Поддерживаемые операционные системы: семейство Windows, Linux (AltLinux, AstraLinux), устройства с поддержкой технологии OTG под управлением семейства Android
