Цифровой датчик тока (+/- 2,5 А)
Предназначение
Цифровой датчик тока предназначен для измерения силы постоянного и переменного тока в электрических цепях учебных экспериментальных установок.
Исполнение
Действие цифрового датчика тока основано на регистрации напряжения, возникающего на резисторе известного номинала (шунте) при протекании по нему тока.
При измерении переменного тока, а также выпрямленного (пульсирующего тока одной полярности) датчик показывает действующее значение измеряемого тока.

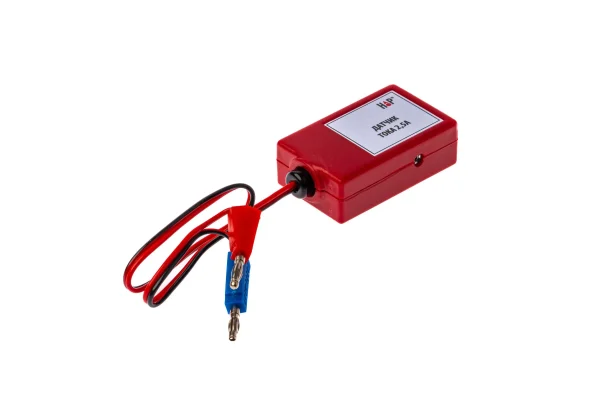

Включение датчика в электрическую цепь осуществляется с помощью гибкого кабеля, имеющего на конце 2 разноцветных штекерных разъема.
Корпус датчика имеет отверстие с вмонтированной в него гайкой для вкручивания стержня (и закрепления в штативе) и слой магнитной резины на одной из сторон для крепления датчика на металлической поверхности.
Цифровой датчик имеет 2 режима работы:
— «Постоянный ток»
— «Переменный ток»
В режиме «Переменный ток» датчик регистрирует действующее значение переменного сигнала.
Состав:
— Цифровой датчик
— Паспорт
— Упаковка
Представление данных
При подключении датчика к компьютеру и проведении измерений программное обеспечение обеспечивает представление данных в виде зависимости силы тока от времени.
Технические характеристики:
— Диапазон измерений: от -2,5 до +2,5 Ампер
— Разрешение измерений: 0,01 Ампер
— Погрешность измерений: не более 3 %
— Время установления показаний: не более 0,1 секунды
— Диапазон действующего значения регистрации переменного сигнала в режиме «Переменный ток»: от 10 до 1000 Гц
— Диаметр разноцветных штекерных разъемов: 4 мм
— Напряжение питания датчика: 5 Вольт
— Размеры корпуса датчика (ДхШхВ): 71х43х24 мм
— Материал изготовления корпуса датчика: ударопрочный пластик
— Разъем для подключения к компьютеру: USB
— Поддерживаемые операционные системы: семейство Windows, Linux (AltLinux, AstraLinux), устройства с поддержкой технологии OTG под управлением семейства Android
