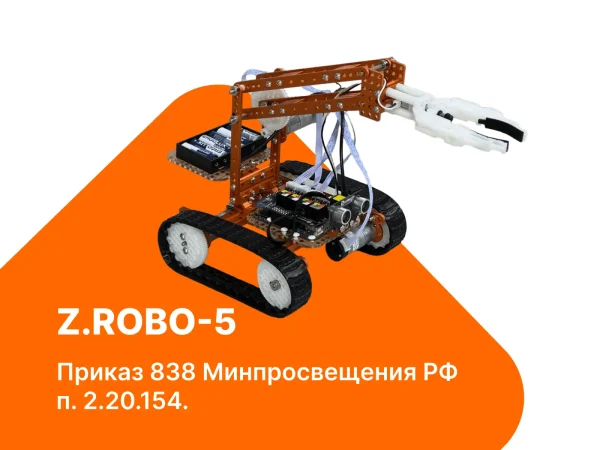

Конструктор для обучения и проведения соревнований роботов Z.Robo-5
Набор представляет собой многофункциональный образовательный комплекс, предназначенный для изучения основ конструирования, электроники, микропроцессоров, информационных систем и устройств.
Набор позволяет создавать мобильные роботизированные платформы c различными типами передвижения, адаптированные для решения учебных задач, а также для участия в соревнованиях и хакатонах.
Контроллер позволяет осуществлять разработку пользовательского программного обеспечения используя такие среды разработки, как Arduino IDE.
Для расширения функционала и области применения набора, робототехнический контроллер имеет 43 порта для подключения внешних устройств, как цифровых, так и аналоговых.
Оборудование является универсальным инструментом для обучения школьников и учащихся средних специальных учебных заведений, а также для проведения научных экспериментов и разработки прототипов роботизированных систем. Он включает в себя широкий спектр электронных компонентов: датчики, моторы, сервоприводы, металлические конструктивные элементы, крепежные детали, винты, гайки и программно-аппаратные модули.
Преимущества
- Модульная система обеспечивает легкую адаптацию оборудования под задачи разной сложности: от базовых проектов до продвинутых сборок.
- Направленность на профессиональное обучение позволит подготовить учащихся к освоению инженерных специальностей в области робототехники, IoT и Индустрии 4.0.
- Поддержка STEAM-подхода благодаря сочетанию науки, технологий, инженерии, математики и творческой составляющей в практических заданиях.
- Развивает инженерные навыки и формирует компетенции в области цифровых технологий, машинного обучения и автоматизации, становясь незаменимым инструментом в современном образовательном процессе.
- Позволяет применять полученные теоретические знания на практике, создавая функциональные роботизированные системы для решения реальных задач.
- Собственное производство полного цикла с применением отечественных компонентов.
- Соответствует Приказу 838 Минпросвещения РФ.
Технические характеристики
- Программируемый в среде Arduino IDE контроллер;
- Объем памяти 256 кбайт;
- Рабочее напряжение постоянного тока 5 В;
- Объем памяти SRAM 8 кбайт;
- Объем памяти EEPROM 4 кбайт;
- Тактовая частота процессора 16 МГц;
- Количество контактов ввода/вывода 43 шт.;
- Количество последовательных портов 3 шт.;
- Интерфейс I²C 1 шт.;
- Интерфейс SPI 1 шт.;
- Количество аналоговых входов 15 шт.
- Количество портов RJ-25 для подключения внешних модулей 4шт.
- Количество типоразмеров балок прямоугольного профиля 7 шт.
- Сечение балок прямоугольного профиля 8х24мм;
- Длина наименьшей балки прямоугольного профиля 16 мм;
- Длина наибольшей балки прямоугольного профиля 224 мм.
- Сечение балок П-образного квадратного профиля 8х8 мм;
- Длина балок П-образного квадратного профиля 24 мм.
- Сечение балок плоских 12×4 мм;
- Количество типоразмеров балок плоских 5 шт.;
- Длина наименьшей плоской балки 76 мм;
- Длина наибольшей плоской балки 220 мм;
- Количество разновидностей кронштейнов 4 шт.
- Количество разновидностей перфорированных пластин 4 шт.
- Число зубьев зубчатых колёс: 8, 56, 72, 90.
- Диаметр корпуса двигателей 25 мм;
- Напряжение питания двигателей постоянного тока 9 В;
- Максимальная скорость привода двигателя 185 об/мин ;
- Размеры шин резиновых, (наружный диаметр х ширина) 63х16 мм.
- Наружный диаметр подшипника 34 мм.
- Электропитание: 6 батарей АА (в комплект не входят).

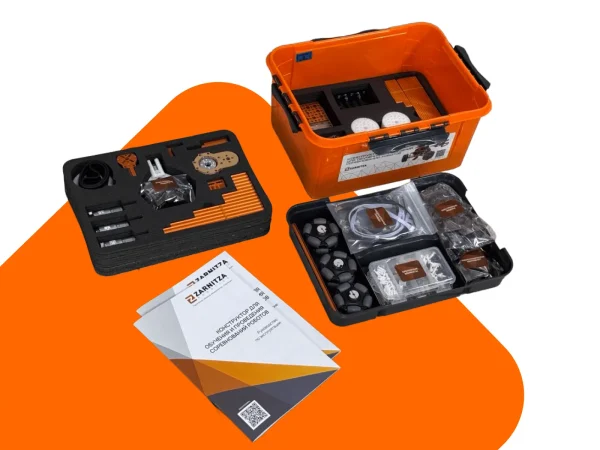

Комплектация
- Конструктор для обучения и проведения соревнований роботов — 1 шт.
- Программируемый в среде Arduino IDE контроллер, 1 шт.
- Электронные модули, совместимые со средой программирования Arduino-IDE, для подключения напрямую к контролеру:
- Bluetooth-модуль 1 шт.
- Драйвер двигателя постоянного тока с энкодером 4 шт.
- Плата расширения 1 шт.
- Электронные модули, совместимые со средой программирования Arduino-IDE, оснащенные разъемами RJ-25 для подключения к контролеру;
- Трехосевой акселерометр и гироскоп, шт.
- Датчик расстояния 1 шт.
- Датчик линии 1 шт.
- Адаптер 6P6C/RJ-25 1 шт.
- Металлические структурные элементы, выполненные из алюминия с анодированным покрытием (балки, пластины, уголки)
- Балки прямоугольного профиля, с желобом с насечкой под винт М4 по всей длине, с двумя рядами отверстий диаметром 4 мм вдоль балки 18 шт.
- Балки П-образного квадратного профиля, с рядом отверстий диаметром 4 мм вдоль балки 2 шт.
- Балки плоские, с рядом отверстий диаметром 4 мм вдоль балки – 20 шт.
- Кронштейны (угловые, фигурные):
- Кронштейн 2 шт.
- Кронштейн двигателя – 3 шт.
- Кронштейн угловой 3х3 – 4 шт.
- Кронштейн угловой – 4 шт.
- Перфорированные пластины (прямоугольные, фигурные), с отверстиями диаметром 4 мм – 8шт.
- Двигатель постоянного тока с встроенным энкодером, тип 1, 1 шт.
- Двигатель постоянного тока с встроенным энкодером, тип 2, 2 шт.
- Колеса всенаправленного движения (70 мм) -3шт.
- Конструктивные элементы и элементы для сборки
- Зубчатые колеса из алюминия и пластика (с числом зубьев 8, 56, 72, 90) – 14 шт.
- Гусеницы резиновые, 2 шт.
- Шины резиновые, 4 шт.
- Акриловые крепления (прямоугольные и фигурные), с отверстиями -5 шт.
- Подшипник упорный, 1шт.
- Металлические валы диаметром 4 мм, длиной 50, 88, 160 мм – 5 шт.
- Валы с резьбой М4 на одной из сторон, длиной 39 мм, 6 шт.
- Вспомогательные элементы для валов (соединительные втулки, установочные кольца, кольцевые разделители), 30 шт.
- Комплект для сборки захватного устройства (захват манипулятора, крепежные элементы),1 шт.
- Батарейный отсек (6хАА) – 1 шт.
- Кабели 6P6C RJ25 длиной 20 см, 35 см, 3 шт.
- Кабели для подключения моторов 3 шт.
- Кабель USB А – USB В – 1 шт.
- Металлические крепежные элементы (винты, гайки), 201 шт.
- Латунные штифты М4, 4 шт.
- Хомуты пластиковые, 10 шт.
- Прокладки пластиковые круглые, 14 шт.
- Пластиковые заклепки, 60 шт.
- Комплект инструментов для сборки (отвертка универсальная, гаечный ключ, шестигранные ключи, торцевой ключ), 1 шт.
- USB-накопитель,1 шт.
- Паспорт.
- Руководство по эксплуатации.
- Инструкция по сборке.
- Рабочие тетради по робототехнике для 6 класса (3 шт.);
- Рабочие тетради по робототехнике для 7 класса (3 шт.);
- Методические рекомендации для преподавателя для 6 класса;
- Методические рекомендации для преподавателя для 7 класса;
