Конструктор модульных станков для работы по металлу «Униматик ЮМ-К» с числовым программным управлением
С помощью учебного комплекса вы сможете:
- Обучать основам конструирования и сборки станков с ЧПУ.
- Ознакомить учеников с принципами построения систем ЧПУ.
- Ознакомить учеников с принципами работы электромеханических узлов станка.
- Обучить основам технологи обработки различных материалов.
- Обучить написанию управляющих программ для станков с ЧПУ и освоить навыки программирования промышленной техники.
Назначение
Станки с числовым программным управлением серии «Юный машиностроитель» (ЮМ) предназначены для профессиональной ориентации школьников, студентов и молодежи, ознакомления с принципами промышленного программирования и практической разработки управляющих программ для современных систем ЧПУ. Предназначены для фрезерной и токарной обработки, а так же гравировки деталей из легких конструкционных материалов (дерево, пластмасса, алюминиевые и медные сплавы).

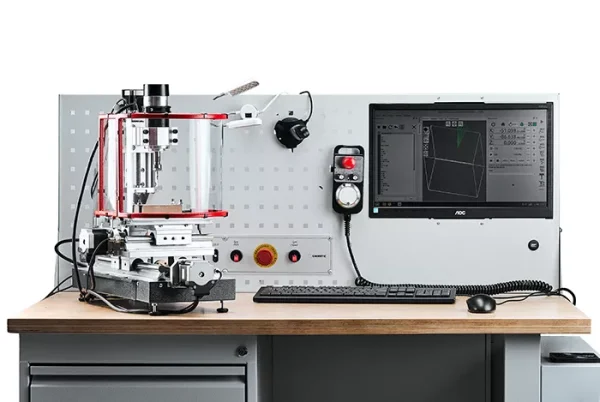

Учебный комплекс представляет из себя одно готовое учебное место.
Используя одни и те же компоненты, ученик может собрать на одной базе три разных типа станков:
- фрезерный,
- токарный,
- гравировальный.
Особенности конструкции
Настольные станки с ЧПУ, управляемые от персонального компьютера, соответствует по конструкции и функционированию промышленному стандарту. Габариты станков позволяют разместить их на обычном верстаке для удобства доступа к ним. В целях обеспечения безопасности учащихся, предусмотрена многоступенчатая, автоматическая защита рабочей области станков, которая закрывается прозрачным защитным экраном. Если ограждение не закрыто – запуск станка невозможен.
Характеристики:
- Размеры стола ДхШ, мм: 190х180
- Макс.длина обрабатываемой детали, мм: 130
- Макс.диаметр обрабатываемой детали: 25
- Макс.расстояние между шпинделем и центром стола, мм: 100
- Мощность шпинделя, кВт: 0,8
- Скорость вращения шпинделя, об/мин: 12000
- Перемещение по оси X, мм: 100 фрезерно-гравировальный / 40 токарный
- Перемещение по оси Y, мм: 140
- Перемещение по оси Z, мм: 70 фрезерно-гравировальный / 100 токарный
- Габаритные размеры – мм: 520(560)х300(370)х480(305)
- Масса станка – кг: 15
- Напряжение: 220 В; 50/60 Гц
Комплектация:
- рабочее место (верстак)

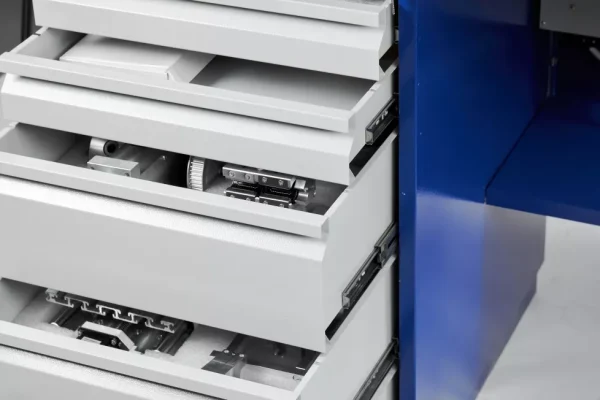

- комплект деталей, узлов, метизов для сборки 3-х типов станков
- блок-системы ЧПУ с пультом
- встроенный персональный компьютер, монитор, клавиатура, мышь компьютерная
- адаптированное программное обеспечение для управления учебными станками
- заготовки для работы
- техническая документация
- методические материалы
- сертификат соответствия ГОСТ Р
