Лабораторная установка «Изучение спектра водорода»
Назначение:
- Измерение длин волн спектра атомарного водорода;
- Сопоставление полученного спектра с предсказаниями полуклассической и квантовой теории строения атома водорода;
- Определение неизвестного газа по его спектру.
Устройство:

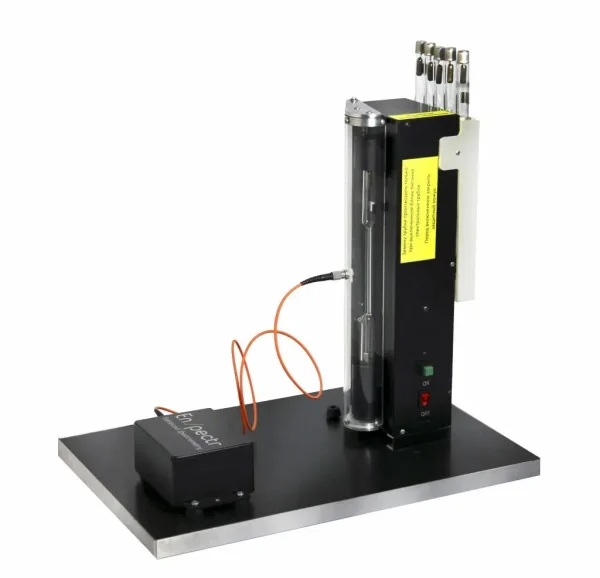

Лабораторная установка состоит из спектрометра, блока питания и комплекта источников линейчатого спектра – газоразрядных трубок.
Спектрометр выполнен на основе дифракционной решетки и ПЗС-матрицы, расположенной в фокусе зеркала за дифракционной решёткой.
Для управления работой спектрометра и считывания с него информации о спектральном составе анализируемого изучения используется специальная компьютерная программа.
Описание:
Представление данных на экране компьютера осуществляется в виде спектра – зависимости интенсивности излучения от длины волны.
Программа имеет необходимый инструментарий для анализа спектров, в т. ч. возможность вычитания теневого спектра.
Регулирование чувствительности спектрометра выполняется в работающей с ним компьютерной программе путем изменения времени воздействия излучения на ПЗС-матрицу.
Имеющиеся в комплекте газоразрядные трубки (кроме водородной) позволяют проверить калибровку спектрометра (по спектру ртути) и поставить спектроскопическую задачу по определению неизвестного газа по его спектру.
