Лабораторная установка «Изучение явления поляризации света. Закон Малюса»
Назначение:
- изучение поляризации света и методов получения плоскополяризованного света
- исследование зависимости интенсивности плоскополяризованного света от угла между плоскостью колебаний и плоскостью анализатора
Устройство:
Оптическая схема установки состоит из источника излучения – светодиодного осветителя, поляризатора, анализатора на основе поляроидной пленки, а также цифрового датчика света.
Элементы оптической схемы смонтированы на раме, которая на время проведения измерений вдвигается внутрь светонепроницаемого металлического корпуса.
Питание светодиодного осветителя осуществляется от внешнего источника питания – сетевого адаптера.
Вращение анализатора производится при помощи зубчатого механизма, связанного с датчиком угла поворота и приводимого в движение рукояткой на передней панели установки.
Датчик света регистрирует интенсивность излучения после прохождения через поляризатор и анализатор.
Описание:
Компьютерный сценарий выполнения работы предусматривает регистрацию интенсивности света, прошедшего через оптическую систему, при различных углах поворота анализатора.
Полученные данные строятся в координатах (угол поворота, интенсивность света) и аппроксимируются зависимостью Y = A cos2Φ.

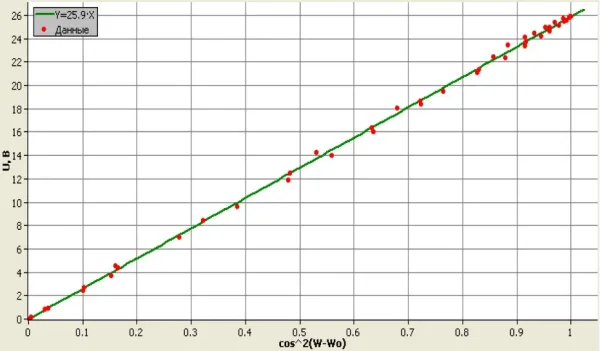

Для большей наглядности при проверке закона Малюса экспериментальная зависимость перестраивается в координатах (cos2Φ, I), после чего на основе метода наименьших квадратов на графике строится прямая линия.
