Лабораторная установка «Маятник Обербека»
Назначение:
- изучение динамики вращательного движения
- изучение зависимости момента инерции тела от распределения массы
- измерение угловой скорости тела, вращающегося вокруг неподвижной оси
- определение углового ускорения
Устройство:
Маятник Обербека представляет собой крестовину на вращающейся оси, на шкив которой намотана нить с грузиком. На четырех взаимно перпендикулярных стержнях крестовины располагаются четыре подвижных груза одинаковой массы.
Под действием силы тяжести груза нить сматывается с оси и вызывает вращательное движение крестовины. На оси крестовины располагается датчик угловой скорости вращения маятника.
Описание:

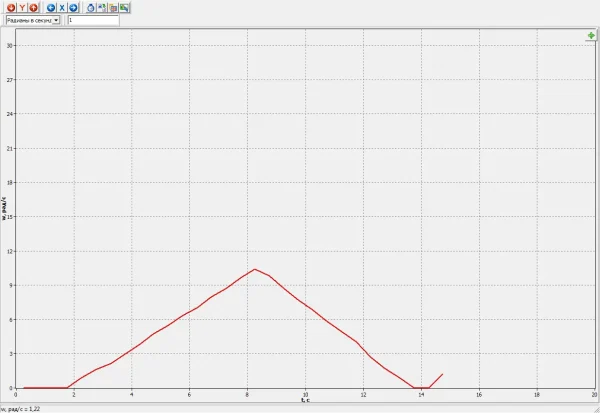

Показания датчика угловой скорости выводятся на экран компьютера в виде зависимости угловой скорости от времени.
Программа работы с данными позволяет с помощью двух маркеров выделить интервал равноускоренного движения системы, построить прямую линию, аппроксимирующую экспериментальную зависимость, получить на экране уравнение этой прямой и определить угловое ускорение вращающегося тела.
