Лабораторная установка «Определение скорости звука в воздухе»
Назначение:
- Изучение явлений, связанных с распространением звуковых волн в воздушной среде;
- Определение скорости звука в воздухе на основе измерения длины бегущей волны;
- Измерение скорости звука на основе регистрации времени его распространения на определенное расстояние.
Устройство:
На каркасе из металлических труб установлена звуковая труба, в которой реализуется распространение звуковой волны и обеспечивается измерение скорости звука двумя методами.
Контроль параметров звуковой волны в двух точках пространства осуществляется с помощью двухканального датчика звука, имеющего два микрофона.
Конструкция установки позволяет перемещать один из микрофонов вдоль трубы и определять его координату по специальной шкале.
Источником звука служит динамик, который подключается к USB-порту компьютера и управляется с помощью программного обеспечения.
Описание:

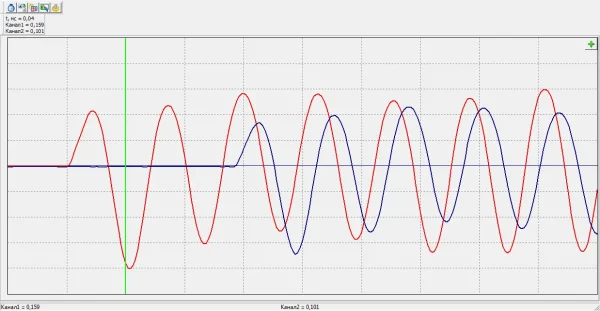

Представление данных на экране компьютера осуществляется в виде двухканальной осциллограммы звуковых колебаний.
Вид осциллограммы подстраивается изменением взаимного расположения датчиков.
Необходимые интервалы времени измеряются с помощью маркеров и вносятся в таблицу.

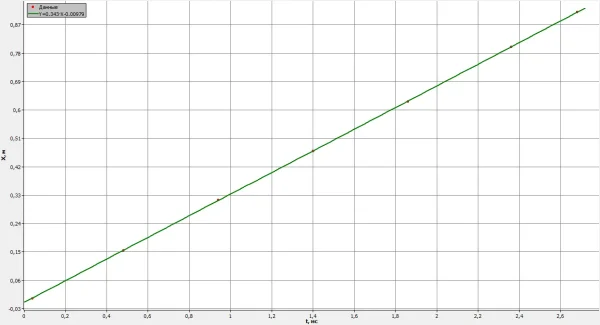

Обработка данных осуществляется как в таблице ,так и с помощью графика, что позволяет определять скорость звука в воздухе с точностью 0.3%.
