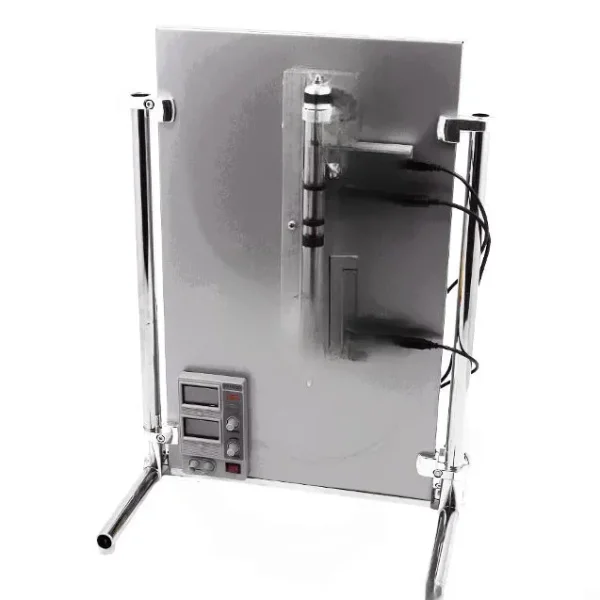

Лабораторная установка «Определение теплопроводности воздуха»
Назначение:
- Изучение явления передачи тепла за счет теплопроводности;
- Измерение коэффициента теплопроводности воздуха.
Устройство:
Основной элемент установки – две коаксиальные трубки, размещенные вертикально, что максимально затрудняет возникновение конвективных потоков в пространстве между трубками.
Внутренняя трубка – нагреватель. Тепловая энергия передается через воздушный промежуток к внешней трубке и рассеивается в окружающее пространство.
Описание:
Методика определения коэффициента теплопроводности воздуха опирается на равенство стационарного теплового потока между цилиндрами мощности, выделяемой нагревателем во внутреннем цилиндре, что приводит к следующей формуле для коэффициента теплопроводности:
λ = I * U * In(r2/r1) / 2π h * (T1-T2)
Необходимые для подстановки в формулу параметры измеряются следующими датчиками:
Разность температур между внутренним и внешним цилиндрами – дифференциальным термопарным датчиком температуры;
Напряжение на нагревательном элементе – цифровым датчиком напряжения;
Сила тока в цепи нагревателя – датчиком тока.
